DVGW-Arbeitsblatt G685

Die möglichst genaue Erfassung der im Abrechnungszeitraum gelieferten Energiemenge ist die Basis für die Gasabrechnung. Gemessen wird der Gasverbrauch in Betriebskubikmetern (Vn), abgerechnet wird jedoch die daraus resultierende thermische Energie in Kilowattstunden (kWh).

Das DVGW-Arbeitsblatt G685 „Gasabrechnung“ legt die Regeln fest, die die Ermittlung der gelieferten Energiemenge ermöglichen. Das DVGW-Arbeitsblatt G685 wurde unter Mitwirkung der Eichbehörden der Bundesländer und der Physikalisch-Technischen Bundesanstalt erstellt. Die aktuelle Fassung vom November 2008 regelt die Verfahren zur Messung und Ermittlung der Daten für die Gasabrechnung.

Ermittlung der Verbrauchsmenge für die Gasabrechnung

Basis für die Ermittlung der thermischen Energie ist die im Erdgas gebundene Energiemenge. Im Gegensatz zum Stromzähler, der die verbrauchte Energie in Kilowattstunden anzeigt, wird im Gasbereich das verbrauchte Volumen in Kubikmeter gemessen.

Da jedoch nicht das durch den Gaszähler gemessene Volumen, sondern die daraus resultierende Verbrennungsenergie berechnet wird, benötigt man weitere Parameter zur Ermittlung der thermischen Energie.

Die gelieferte Energiemenge wird in Kilowattstunden anhand des gemessenen Gasvolumens am geeichten Zähler und dem Abrechnungsbrennwert unter Berücksichtigung einer Zustandszahl gemäß G685 ermittelt.

Zunächst wird das gemessene Volumen (die Differenz zwischen Zählerstand neu und Zählerstand alt) unter Berücksichtigung von Druck- und Temperaturwerten nach Verfahren des DVGW-Arbeitsblattes G685 normiert.

Dies erfolgt durch die Multiplikation des Betriebsvolumens mit der Zustandszahl. Als Ergebnis erhält man das Volumen im Normzustand (Vn).

Die Zustandszahl (z) beschreibt den durch Druck und Temperatur bestimmten Zustand eines Gases und ergibt sich aus dem Verhältnis von Volumen im Normzustand zu Volumen im Betriebszustand.

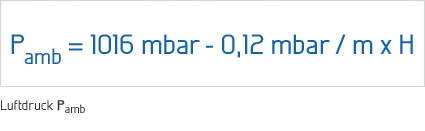

Die geodätische Höhe beim Letztverbraucher ist maßgeblich für den Luftdruck an der Entnahmestation. Zur Schaffung einheitlicher Abrechnungsgebiete wurden einzelne Höhenzonen gebildet. Der mittlere Luftdruck (Pamb) wird gemäß dem DVGW-Arbeitsblatt G685 wie folgt ermittelt:

Das Netz der SWK – Stadtwerke Kaiserslautern Versorgungs-AG ist in folgende Höhenzonen unterteilt:

Ort LuftDrG. Höhe NNull
Dansenberg, Stelzenberg KL378 378
Einsiedlerhof KL246 246
Enkenbach, Alsenborn KL299 299
Erfenbach KL237 237
Erlenbach KL271 271
Erlenbach KL311 311
Frankenstein KL255 255
Hirschhorn KL226 226
Hohenecken, KL-PRE-Park KL284 284
Hütschenhausen, Katzenbach, Spesbach KL239 239
Kaiserslautern KL254 254
Katzweiler KL224 224
Krickenbach KL344 344
Linden KL306 306
Lohnsfeld KL261 261
Mehlbach KL274 274
Mehlingen KL303 303
Mölschbach KL244 244
Morlautern KL240 240
Morlautern KL315 315
Olsbrücken KL220 220
Otterbach KL233 233
Otterberg KL264 264
Queidersbach KL334 334
Schopp, Finsterbrunnertal KL287 287
Schopp, Finsterbrunnertal KL340 340
Sembach KL305 305
Siegelbach, IG-Nord KL258 258
Sulzbachtal KL230 230
Trippstadt KL411 411
Trippstadt Neuhof KL347 347
Trippstadt, Langensohl KL396 396
Wartenberg-Rohrbach KL275  275
Wartenberg-Rohrbach (Sembach Housing)  KL351 351

Die Abrechnungstemperatur Teff ist die der Abrechnung zugrunde zu legende Temperatur bei der Gasmessung. Gemäß dem DVGW-Arbeitsblatt G685 ist die Temperatur als Festwert mit 288,15 k = 15°C anzusetzen.

Unter der Normtemperatur Tn versteht man die Temperatur des Normzustandes Das DVGW-Arbeitsblatt G685 legt die Normtemperatur mit 273,15 k = 0°C fest.

Nachdem das Normvolumen ermittelt worden ist, wird es mit dem Abrechnungsbrennwert H(s,eff) multipliziert. Als Abrechnungsbrennwert bezeichnet man den für eine Abrechnungszeitspanne für die Abrechnung zu Grunde zu legenden Brennwert. Er gibt die Energiemenge in kWh an, die in einem Normkubikmeter enthalten ist.

Verantwortlich für die Ermittlung des Abrechnungsbrennwerts ist der jeweilige Netzbetreiber. Das Ergebnis aus der Multiplikation Normkubikmeter mit dem Abrechnungsbrennwert, ergibt die thermische Energie, die in Rechnung gestellt wird.

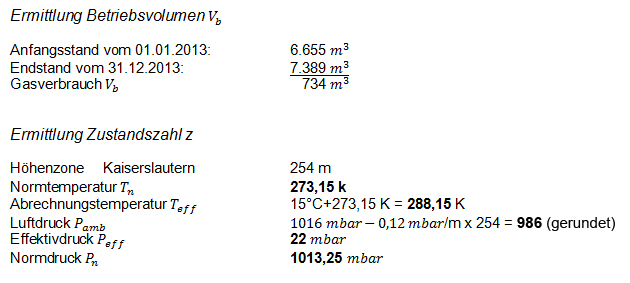

Beispielrechnung

Ermittlung Normvolumen Vn

Volumen im Normzustand Vb    734m3

Zustandszahl z                              0,9430

Ermittlung thermische Energie E

Volumen im Normzustand Vn       692

Abrechnungsbrennwert H(s,eff)    11,243 kWh/m3

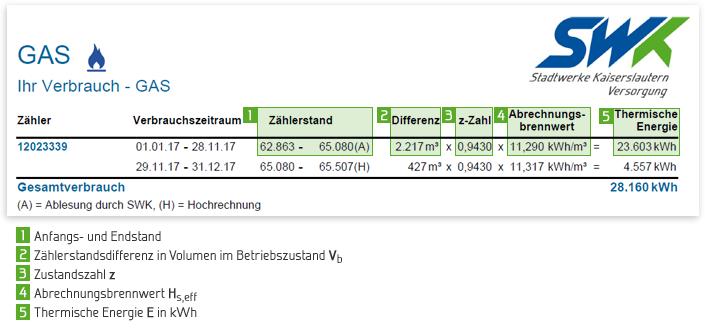

Hilfe zur Erdgasabrechnung

Auf Ihrer Rechnung finden Sie diese Werte im Verbrauchsblock wieder.
